Zašto su precizni 3D modeli važni za provjere uklapanja u dizajn elektronike
Uvod
Ako ste ikada radili na projektu elektronike, poznajete frustraciju spoznaje da se dijelovi ne uklapaju onako kako ste očekivali. Možda se ESP32 modul sudara sa stijenkom vašeg kućišta, ili se rupe vašeg servo motora ne poravnavaju s montažnom pločom. Većinu vremena, ti se problemi događaju jer su 3D modeli korišteni za dizajn netočni, nepotpuni ili im nedostaju ključni detalji.
Tu dolaze do izražaja točni 3D modeli za provjeru uklapanja. Korištenjem visoko preciznih digitalnih prikaza vaših komponenti, možete osigurati da će se vaš projekt sastaviti točno onako kako je planirano – štedeći vrijeme, novac i nepotrebne frustracije.
Problem s netočnim modelima
Kada tražite besplatne CAD modele na internetu, često ćete pronaći datoteke koje na prvi pogled izgledaju dobro, ali u praksi ne funkcioniraju. Uobičajeni problemi uključuju:
- Netočne dimenzije koje ne odgovaraju tehničkom listu.
- Nedostajuće značajke kao što su pinovi, konektori ili montažni hardver.
- Pojednostavljena geometrija koja ne omogućuje stvarnu provjeru uklapanja.
- Problemi kompatibilnosti među CAD formatima.
Korištenje ovakvih modela može rezultirati redizajnima, prototipima koji ne funkcioniraju ili čak ponovnim naručivanjem komponenti.
Zašto su provjere uklapanja ključne
Model za provjeru uklapanja nije samo o vizualnom izgledu – radi se o preciznosti. Inženjeri, majstori i hobisti koriste provjere uklapanja kako bi:
- Provjerili da se komponente pravilno poravnavaju prije fizičke montaže.
- Osigurali da se rupe za montažu i hardver podudaraju sa stvarnim dijelovima.
- Testirali prostore unutar kućišta za PCB-e i ožičenje.
- Ubrzali proces prototipiranja bez čekanja na isporuke.
Ukratko, točni modeli za provjeru uklapanja omogućuju vam da se usredotočite na dizajn i inovacije umjesto na rješavanje mehaničkih problema.
Primjeri: ESP32, MG996R i GX servo modeli
Kako bismo istaknuli kako precizni modeli mogu napraviti razliku, pogledajmo neke primjere iz stvarnog svijeta:
ESP32 modul
ESP32 je jedan od najpopularnijih mikrokontrolera za IoT i robotiku. Ali ovisno o tome koristite li ga sa zalemljenim pinovima ili bez njih, visina i uklapanje se drastično mijenjaju.

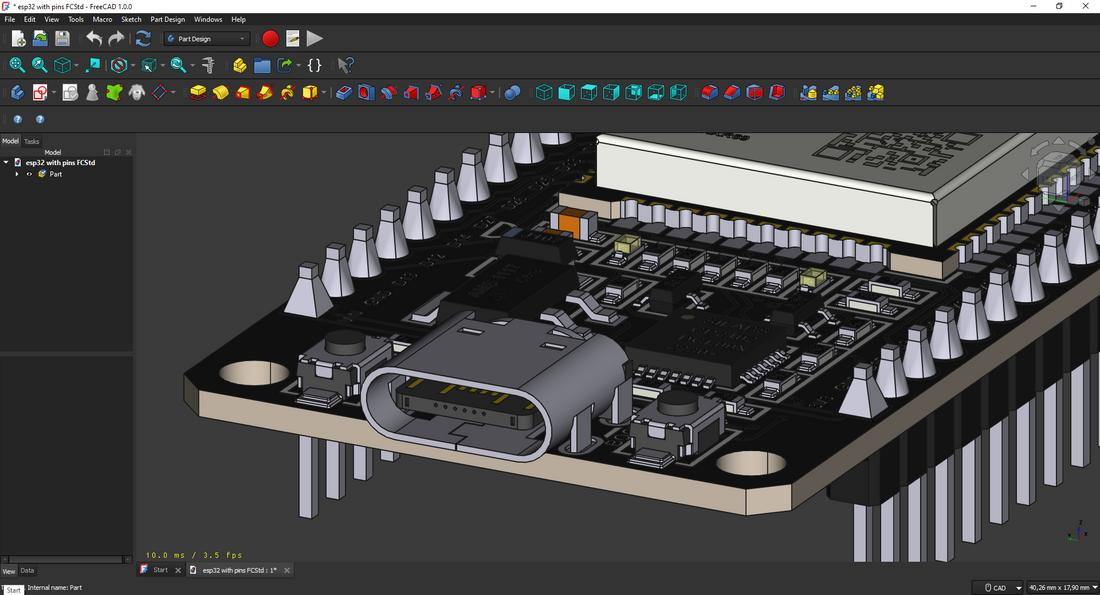

- Naš ESP32 3D model dolazi u dvije verzije: s pinovima i bez pinova.
- To vam omogućuje simulaciju oba scenarija u vašem CAD okruženju.
- Savršeno za dizajniranje kućišta, štitova ili prilagođenih PCB-ova.
Ako ste zainteresirani za proizvod, kliknite na sliku ispod.
MG996R servo motor
Ovaj servo se široko koristi u robotici, ali mnogim online modelima nedostaje montažni hardver.
- Naš MG996R model uključuje detaljnu verziju s montažnim hardverom i drugu bez.
- S točnim dimenzijama možete potvrditi da će se servo poravnati s vašim nosačima ili kućištem prije bušenja ili 3D ispisa.
Ako ste zainteresirani za proizvod, kliknite na sliku ispod.
GX servo motor
Slično MG996R, servo serije GX zahtijeva preciznu provjeru uklapanja kako bi se izbjegli mehanički problemi.
- Pruženo s montažnim hardverom i bez njega, naš model osigurava da možete testirati oba scenarija.
- Idealno za robotske ruke, RC vozila i projekte automatizacije.
Ako ste zainteresirani za proizvod, kliknite na sliku ispod.
Prednosti korištenja točnih modela za provjeru uklapanja
Korištenjem detaljnih CAD modela dobivate:
- Uštedu vremena – nema više redizajna zbog neusklađenih komponenti.
- Smanjenje troškova – manje neuspjelih prototipova i izgubljenih materijala.
- Bolja suradnja – dijelite pouzdane modele sa svojim timom ili klijentima.
- Povjerenje u vaš dizajn – znate da će se sve savršeno uklopiti prije proizvodnje.
Zaključak
U projektima elektronike i robotike, preciznost je sve. Samo jedna pogrešno poravnata komponenta može vas usporiti za dane – ili čak tjedne. Korištenjem točnih 3D modela za provjeru uklapanja za komponente poput ESP32, MG996R i GX Servo, možete eliminirati nagađanje i samopouzdano krenuti naprijed.
👉 Istražite našu Zbirku modela za provjeru uklapanja i počnite pametnije dizajnirati već danas.
